VRM na základnej doske a grafickej karte: Čo to je, ako funguje a prečo je také dôležité?
Pri výbere počítačových komponentov sa väčšina používateľov zameriava hlavne na procesor, grafickú kartu, veľkosť operačnej pamäte alebo kapacitu disku. Existuje však časť hardvéru, ktorá výrazne ovplyvňuje stabilitu, výkon a životnosť celého systému – VRM (Voltage Regulator Module).
VRM nájdeme na každej modernej základnej doske aj grafickej karte. Výrobcovia často zdôrazňujú počet napájacích fáz, kvalitné MOSFETy alebo veľké chladiče VRM, no veľa používateľov nevie, čo tieto pojmy znamenajú.
V skutočnosti je VRM jednou z najdôležitejších častí počítača. Jeho úlohou je zabezpečiť, aby procesor a grafický čip dostávali presne také množstvo energie, aké potrebujú – stabilne, efektívne a bezpečne.
Čo je VRM?
VRM je skratka pre Voltage Regulator Module, teda modul regulácie napätia.
Jeho hlavnou úlohou je premieňať napätie zo zdroja počítača na napätie vhodné pre citlivé elektronické súčiastky.
Počítačový zdroj dodáva najčastejšie:
- 12 V vetvu,
- 5 V vetvu,
- 3,3 V vetvu.
Procesor však pracuje približne s napätím:
- 0,8 až 1,5 V.
Grafický čip používa podobné nízke napätia:
- približne 0,7 až 1,2 V.
VRM preto funguje ako presný elektrický regulátor, ktorý:
- znižuje napätie,
- stabilizuje ho,
- filtruje rušenie,
- reaguje na zmenu zaťaženia,
- dodáva vysoké množstvo prúdu.
Bez kvalitného VRM by moderné procesory a grafické karty nedokázali pracovať.
Prečo procesor nemôže byť napájaný priamo z 12 V?
Moderné procesory obsahujú miliardy tranzistorov, ktoré pracujú s extrémne malými elektrickými hodnotami.
Pri príliš vysokom napätí by mohlo dôjsť k:
- okamžitému poškodeniu kremíka,
- nadmernému zahrievaniu,
- zvýšenej spotrebe,
- výraznému skráteniu životnosti.
Preto procesor potrebuje veľmi presný zdroj energie, ktorý dokáže meniť napätie v reálnom čase podľa aktuálnej záťaže.
Práve túto úlohu plní VRM.
Ako VRM funguje?
VRM pracuje ako vysokofrekvenčný DC-DC menič.
Jeho princíp fungovania:
- Zo zdroja prijme 12 V napájanie.
- Pomocou elektronických spínačov ho rozdeľuje na rýchle impulzy.
- Cievky a kondenzátory tieto impulzy vyhladia.
- Na výstupe vznikne stabilné nízke napätie pre CPU alebo GPU.
Moderné VRM dokážu upravovať napätie tisíce až milióny krát za sekundu.
To umožňuje procesoru okamžite reagovať na zmenu záťaže – napríklad pri spustení hry alebo náročnej aplikácie.
Z čoho sa skladá VRM?
VRM pozostáva z viacerých dôležitých komponentov.
PWM kontrolér
PWM kontrolér je riadiaca jednotka VRM.
Kontroluje:
- napätie,
- prúd,
- jednotlivé fázy,
- ochranné mechanizmy.
Je to mozog celej napájacej kaskády.
MOSFETY
MOSFETY sú elektronické spínače, ktoré regulujú tok elektrickej energie.
Ich kvalita ovplyvňuje:
- účinnosť VRM,
- produkované teplo,
- maximálny výkon,
- stabilitu systému.
Lepšie základné dosky používajú:
- DrMOS,
- SPS (Smart Power Stage),
- integrované výkonové moduly.
Tieto riešenia sú efektívnejšie a produkujú menej tepla.
Cievky ( Chokes )
Cievky pomáhajú vyhladzovať elektrický prúd.
Kvalitné cievky:
- zvládnu vyššie zaťaženie,
- menej sa zahrievajú,
- poskytujú stabilnejšie napájanie.
Kondenzátory ( Capacitors )
Kondenzátory slúžia na filtrovanie napätia.
Pomáhajú:
- odstrániť elektrický šum,
- stabilizovať napájanie,
- vyrovnávať krátkodobé výkyvy.

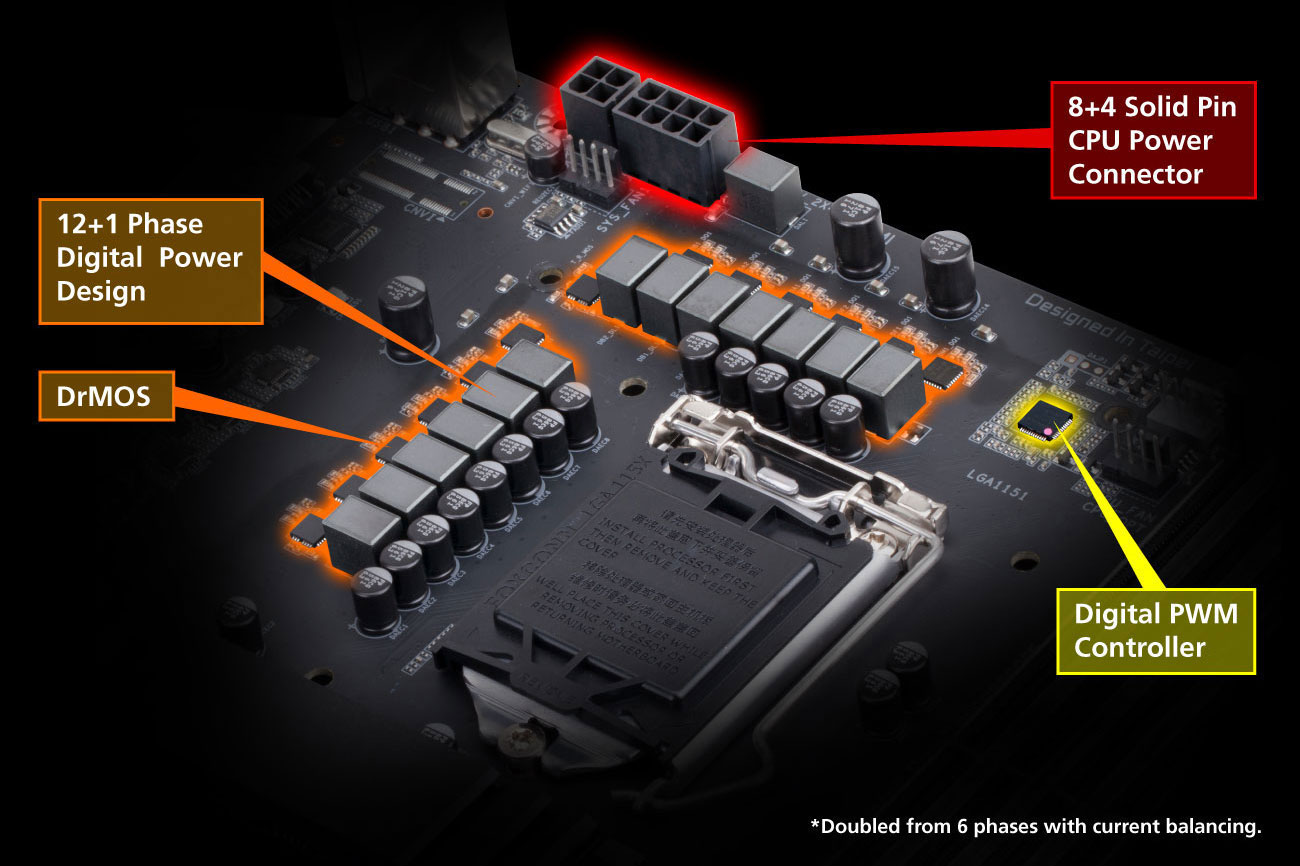

Čo znamenajú napájacie fázy 8+2, 12+1 alebo 16+2?
Počet napájacích fáz označuje, koľko VRM obvodov dodáva energiu procesoru a ďalším komponentom základnej dosky.
Vyšší počet VRM fáz môže zlepšiť rozdelenie elektrického prúdu a znížiť zaťaženie jednotlivých súčastí. Samotný počet fáz však nie je jediným ukazovateľom kvality VRM.
Pri hodnotení VRM sú často dôležitejšie:
- kvalita výkonových modulov,
- použité MOSFETy,
- návrh PWM kontroléra,
- účinnosť chladenia,
- celkové spracovanie napájacej kaskády.
Označenia ako 8+2, 12+1 alebo 16+2 vyjadrujú, ako je napájanie rozdelené medzi jednotlivé časti systému – najmä medzi jadrá procesora a ďalšie komponenty, napríklad integrovanú grafiku.
Vysvetlenie napájacích fáz
| Napájacia konfigurácia | Význam | Výhoda |
|---|---|---|
| 8+2 | 8 fáz pre procesor, 2 fázy pre grafiku alebo ostatné časti | Stabilné napájanie, vhodné aj pre mierne pretaktovanie |
| 12+1 | 12 fáz pre procesor, 1 fáza pre grafiku alebo ostatné časti | Plynulejšie napájanie a lepšie rozloženie tepla |
| 16+2 | 16 fáz pre procesor, 2 fázy pre grafiku alebo ostatné časti | Maximálna stabilita, vhodné pre výkonné procesory a extrémne pretaktovanie |
Koľko VRM fáz skutočne potrebujete?
Ideálny počet VRM fáz závisí od:
- typu procesora,
- jeho spotreby,
- spôsobu používania počítača,
- plánovaného pretaktovania.
Viac fáz vo všeobecnosti pomáha lepšie rozdeliť prúd a znižovať teplotu jednotlivých komponentov. Neplatí však, že vyšší počet fáz automaticky znamená lepšie VRM.
Kvalita napájacích komponentov je často dôležitejšia ako samotné číslo na papieri.
Odporúčaný počet VRM fáz podľa použitia
| Typ použitia | Odporúčaná VRM konfigurácia |
| Kancelárske počítače | 4+2 až 6+2 |
| Herné počítače strednej triedy | 8+2 |
| Výkonné herné počítače | 10+2 až 12+2 |
| Tvorba obsahu, strih videa, renderovanie | 12+2 |
| Extrémne pretaktovanie | 14+2 až 16+2 |
Pre väčšinu hráčov je konfigurácia 8+2 alebo 10+2 VRM úplne postačujúca, pokiaľ je správne navrhnutá a kvalitne chladená.
Znamená viac VRM fáz vyšší výkon?
Mýtus vs. realita
Mýtus:
Viac VRM fáz vždy znamená vyšší výkon procesora.
Realita:
Viac fáz zlepšuje stabilitu napätia, rozdelenie prúdu a tepelné vlastnosti VRM, ale priamo nezvyšuje základnú frekvenciu ani výkon procesora.
Mýtus:
VRM 16+2 je vždy lepšie ako VRM 8+2.
Realita:
Počet fáz nie je jediný faktor kvality.
Kvalitné 8+2 VRM s výkonnými komponentmi a dobrým chladením môže byť lepšie ako lacné 16+2 VRM s menej kvalitnými súčiastkami.
Mýtus:
Viac fáz automaticky znamená lepšie pretaktovanie.
Realita:
Viac fáz môže pomôcť, ale výsledné možnosti pretaktovania ovplyvňuje aj:
- kvalita procesora,
- návrh základnej dosky,
- kvalita chladenia,
- teploty VRM,
- limity samotného čipu.
Na čo sa teda pri VRM zamerať?
Pri výbere základnej dosky sa neoplatí sledovať iba číslo ako 8+2 alebo 16+2.
Dôležitejšie je pozerať na:
- kvalitu použitých výkonových modulov,
- schopnosť VRM dodávať vysoký prúd,
- veľkosť a konštrukciu chladičov,
- výsledky testov teplôt,
- použitie procesora.
Najlepší pomer výkonu a spoľahlivosti vzniká vtedy, keď sú vyvážené všetky časti:
správny počet fáz + kvalitné komponenty + dobré chladenie + vhodný procesor.

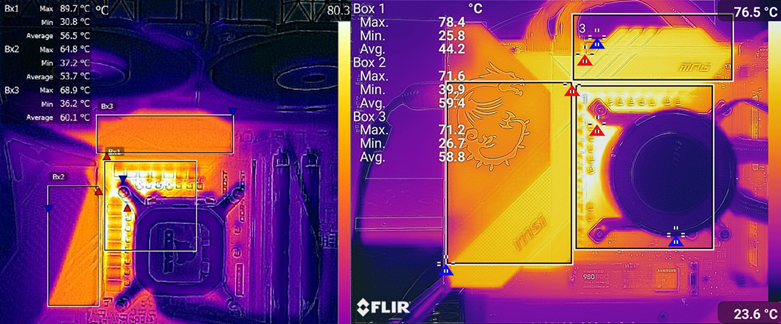

Bezpečný rozsah teplôt VRM na základnej doske
VRM vytvára teplo počas procesu dodávania energie procesoru a ďalším komponentom. Udržiavanie správnych teplôt je preto veľmi dôležité pre stabilitu systému a dlhú životnosť hardvéru.
Správne chladenie VRM pomáha predchádzať:
- znižovaniu výkonu (throttlingu),
- pádom systému,
- nestabilite,
- prípadnému poškodeniu komponentov.
| Teplota VRM (°C) | Stav | Poznámka |
|---|---|---|
| 30–60 °C | Ideálna | VRM pracuje veľmi efektívne s minimálnym tepelným zaťažením |
| 60–80 °C | Bezpečná | Bežná teplota pri záťaži; dôležité je dostatočné prúdenie vzduchu a kvalitné chladiče |
| 80–95 °C | Varovanie | Môže hroziť obmedzovanie výkonu; odporúča sa skontrolovať chladenie a zaťaženie systému |
| 95 °C a viac | Nebezpečná | VRM sa môže prehrievať, čo môže viesť k nestabilite alebo poškodeniu komponentov |
Pri bežnom používaní by sa kvalitne navrhnuté VRM malo väčšinu času pohybovať v bezpečných teplotách. Pri výkonných procesoroch a dlhodobej záťaži (napríklad renderovanie, kompilácia alebo náročné hry) je však normálne, že teploty vystúpia vyššie.
Najdôležitejšie je sledovať nielen maximálnu teplotu, ale aj to, či VRM dokáže udržať stabilné hodnoty počas dlhodobej záťaže.

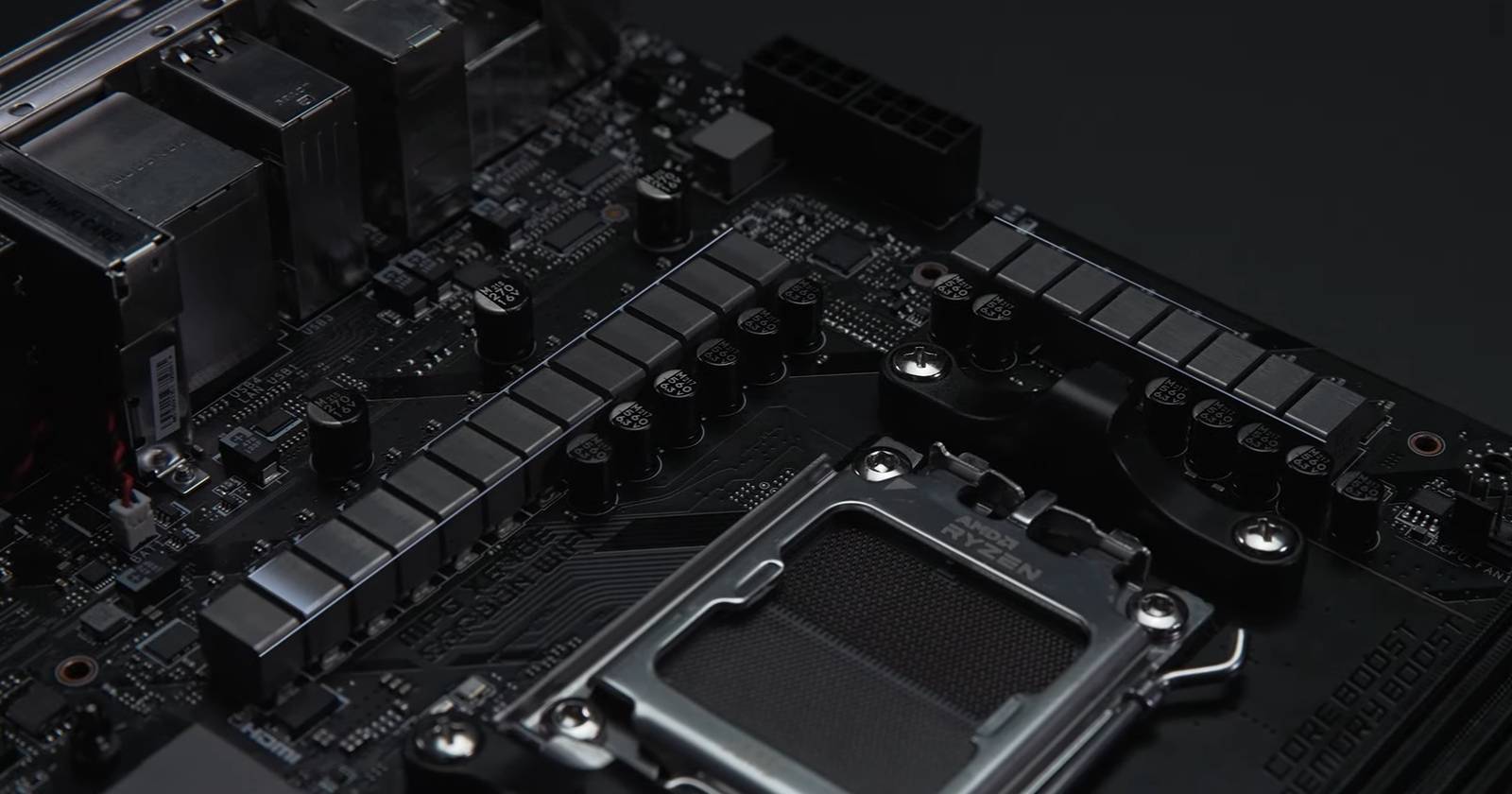

VRM na základnej doske
Na základnej doske VRM napája hlavne:
- procesor,
- integrovanú grafiku,
- radič pamäte,
- ďalšie časti CPU.
Moderné výkonné procesory môžu odoberať stovky wattov energie, preto musí byť VRM dostatočne výkonné.
Najväčšiu záťaž predstavujú napríklad:
- AMD Ryzen 9,
- Intel Core i9,
- profesionálne pracovné procesory.

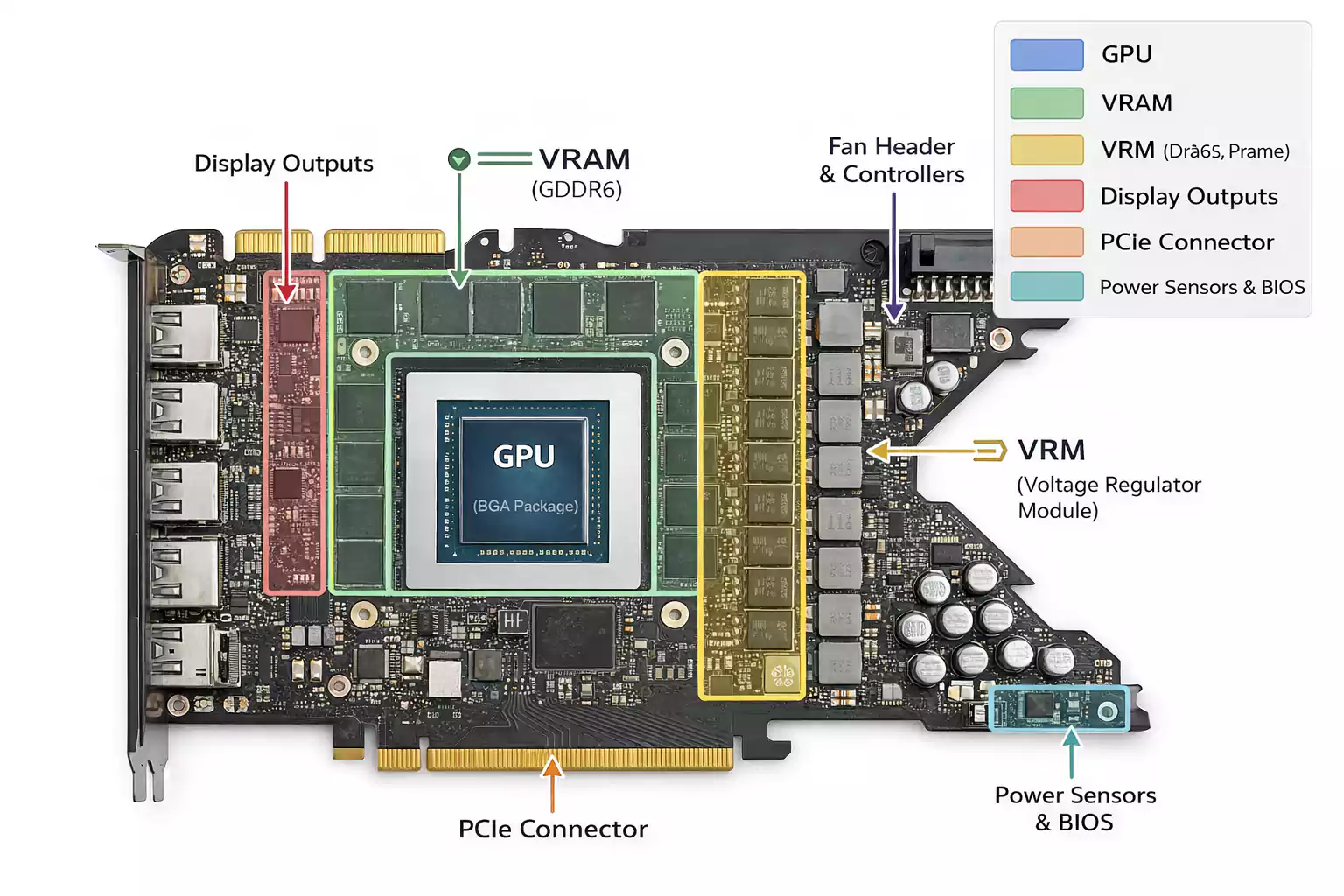

VRM na grafickej karte
Grafická karta má vlastný VRM systém.
Ten napája:
- grafické jadro GPU,
- grafické pamäte,
- ďalšie obvody.
Výkonné grafické karty môžu spotrebovať:
- 250 W,
- 350 W,
- 450 W,
- pri extrémnych modeloch aj viac.
Preto majú prémiové modely väčšie VRM a lepšie chladenie.
Prečo sa VRM zahrieva?
Pri premene energie nevzniká iba užitočný výkon, ale aj tepelné straty.
Najviac tepla vytvárajú MOSFETy.
Čím vyšší je:
- prúd,
- výkon procesora alebo GPU,
- frekvencia,
- napätie,
tým viac tepla VRM produkuje.
Ak sa teplo nedokáže odviesť, VRM začne strácať účinnosť.
Chladenie VRM: Prečo je také dôležité?
Kvalitné VRM nestačí iba vyrobiť. Musí byť aj správne chladené.
Pri dlhodobej vysokej záťaži môže zlé chladenie spôsobiť:
- prehrievanie,
- zníženie výkonu,
- nestabilitu,
- pády systému,
- obmedzenie taktov procesora.
Preto výrobcovia používajú rôzne typy chladičov.
Heatpipe a aktívne chladenie VRM
Drahšie základné dosky používajú:
Heatpipe prepojenie
Heatpipe spája viac častí VRM chladiča.
Výhody:
- rovnomernejšie rozloženie tepla,
- nižšie teploty,
- lepšia stabilita pri záťaži.
Aktívne ventilátory
Používajú sa hlavne pri:
- extrémnom pretaktovaní,
- profesionálnych systémoch,
- veľmi výkonných grafických kartách.
Pri bežnom počítači však kvalitný pasívny chladič väčšinou postačuje.
Vplyv airflow skrinky na VRM
Ani najlepší VRM chladič nebude fungovať správne bez dobrého prúdenia vzduchu.
Dôležité je:
- predné ventilátory privádzajúce studený vzduch,
- zadný ventilátor odvádzajúci teplý vzduch,
- voľný priestor okolo procesora.
Pri vodnom chladení typu AIO môže byť VRM teplejšie, pretože okolo socketu procesora neprúdi vzduch z klasického vežového chladiča. Preto pri AIO treba venovať výberu základnej dosky ešte väčšiu pozornosť.
Ako vyzerá dobré VRM chladenie?
Kvalitný chladič VRM by mal mať:
- veľkú plochu,
- dostatočnú hmotnosť,
- rebrovaný dizajn,
- kvalitné teplovodivé podložky,
- dobrý kontakt s MOSFETmi.
Malý dekoratívny kryt síce môže vyzerať dobre, ale nemusí mať dostatočnú schopnosť odvádzať teplo.
Ako vybrať základnú dosku podľa VRM?
Výber VRM závisí hlavne od procesora.
Kancelársky a základný herný počítač
Pre procesory ako:
- AMD Ryzen 5,
- Intel Core i5,
postačí:
- kvalitné základné VRM,
- menší, ale reálny chladič,
- rozumný počet fáz.
Výkonný herný počítač
Pre:
- Ryzen 7,
- Ryzen 9,
- Core i7,
- Core i9,
je vhodné hľadať:
- kvalitné DrMOS/SPS riešenie,
- väčšie VRM chladiče,
- dobré výsledky v testoch teplôt.
Pretaktovanie a profesionálna záťaž
Pri:
- renderovaní,
- práci s videom,
- dlhodobom maximálnom zaťažení,
vyberajte:
- robustnú napájaciu kaskádu,
- kvalitné komponenty,
- veľké chladiče VRM,
- overené výsledky z recenzií.
Ako vybrať grafickú kartu podľa VRM?
Pri grafických kartách sledujte hlavne:
Chladiaci systém
Lepšie modely majú:
- väčší pasív,
- viac ventilátorov,
- lepšie odvádzanie tepla z GPU aj VRM.
Konštrukciu modelu
Prémiové edície často ponúkajú:
- kvalitnejšie napájanie,
- výkonnejšie VRM,
- lepšie teploty.
Najčastejšie chyby pri výbere VRM
Pozerať iba počet fáz
Počet fáz nie je všetko.
Ignorovať chladenie
Výkonné VRM bez dobrého chladiča stráca význam.
Vybrať lacnú dosku k výkonnému CPU
Procesor môže fungovať, ale pri dlhšej záťaži môže doska narážať na limity.
Záver
VRM je jedna z najdôležitejších, ale často prehliadaných častí počítača.
Je zodpovedné za to, aby procesor a grafická karta dostávali stabilné a presné napájanie. Kvalitné VRM spolu s dobrým chladením prináša:
- vyššiu stabilitu,
- nižšie teploty,
- lepšiu životnosť,
- väčší výkonový potenciál.
Pri výbere základnej dosky alebo grafickej karty preto nestačí sledovať iba názov chipsetu alebo počet napájacích fáz.
Najdôležitejšia je kombinácia:
kvalitné komponenty VRM + správny návrh + dostatočné chladenie + dobré prúdenie vzduchu.
Práve tieto vlastnosti rozhodujú o tom, či bude počítač stabilný aj po rokoch používania a pri maximálnej záťaži.
